CFG_13_D_A Options : Connexions, Echanger par WIFI. Annexe Androïd.
Validité :  4.8.4
Objectifs et quelques indications techniques simples

OCPN/OCPN     :
Cas d'école n°1
Cas d'école n°2 Cas d'école n°3 Cas d'école n° 4
Cas d'école n° 5
Cas d'école n° 6
Envoyer au GPS/PA
OCPN/Sailgrib :
Cas d'école n° 7





OCPN/QtVlm    :
Cas d'école n° 8





Annexes :
D_WXP_Préparatifs avec un PC sous W XP
D_W7_Préparatifs avec un PC sous W 7
D_W10_Préparatifs avec un PC sous W 10
D_LU_Préparatifs avec un PC sous Linux Ubuntu D_LD_Préparatifs avec un RPI3, Linux Debian Jessie D_A_Préparatifs avec un terminal sous Androïd
Préparatifs avec une tablette ou un smartphone sous Androïd :
Attention :
  • Les terminaux sous Androïd utilisés pour valider les explications ci dessous sont :
    • un smartphone de marque Doro, modèle 825, sous Androïd 5.1 (sur lequel les copies d'écran ci dessous ont été réalisées)
    • une tablette de marque Huawei, modèle MédiaPad T1 7.0, sous Androïd 4.4.2.
  • Si votre terminal est différent, vous aurez, sans doute, à vous adapter pour mettre en œuvre la même chose.
Up
WIFI ou "Partage de connexion" ?
  • Au moins jusqu'à la version 5.1 d'Androïd, il est impossible d'activer simultanément la WIFI et le "Partage de connexion".
  • L'activation de la WIFI donne accès à tous les réseaux disponibles dans l'environnement, sous réserve d'en connaître :
    • le SSID,
    • la clé de sécurité s'il y en a une.
  • L'activation du partage de connexion crée un réseau WIFI à partir du terminal Androïd.
    • Le SSID et la clé de sécurité de ce réseau sont définis dans le terminal sous Androïd.
Up
Activer la WIFI :
  • Nota bene :
    • Ce qui est expliqué ci dessous fonctionne extrêmement bien sur le téléphone Doro 825 sous Androïd 5.1
      • Sur ce modèle l'activation du partage de connexion :
        • maintient la connexion à internet, soit par wifi, soit par le téléphone.
        • ne nécessite pas que cette connexion soit active
    • Il semble que cela fonctionne bien à partir de la version 5 d'Androïd sur de nombreux matériels.
    • Des dysfonctionnements apparaissent avec la version 4.4.2 d'Androïd sur la tablette Huawei MediaPad T1 7.0

  • Il y a plusieurs façons de faire.  En voici une :
    • Rendez vous dans les "Paramètres" de votre terminal;

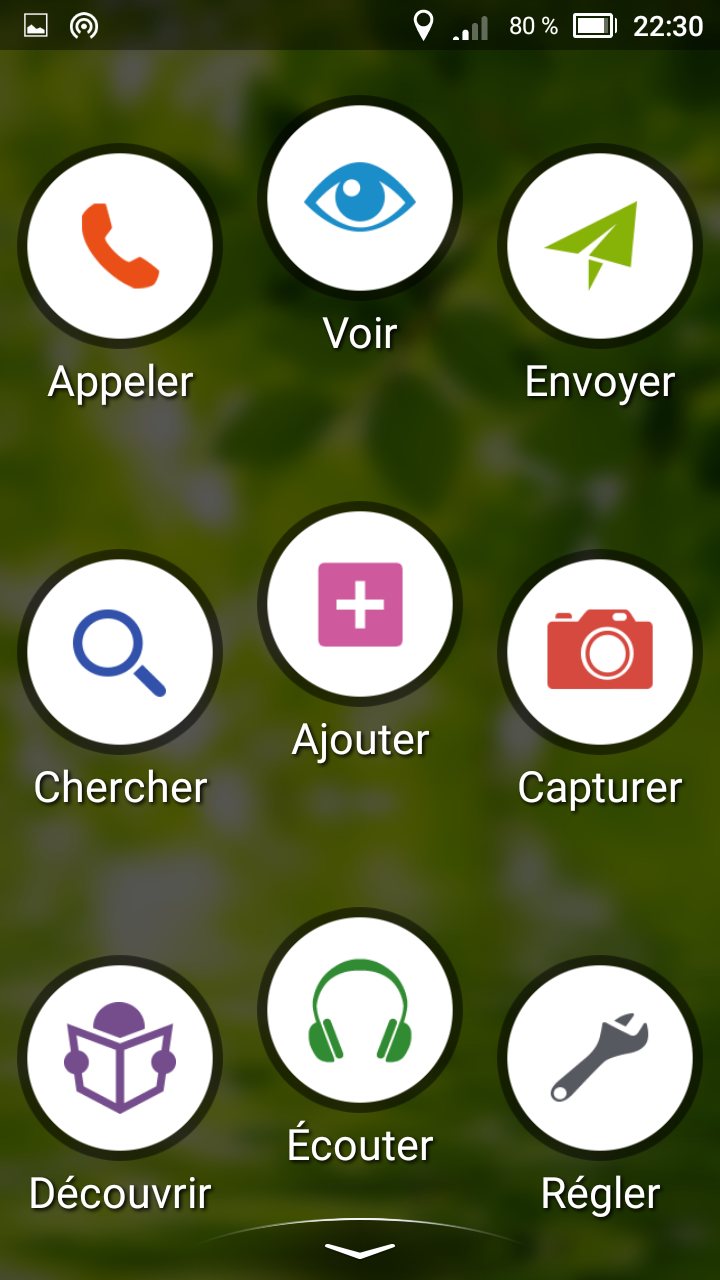

    • Choisissez "Régler",

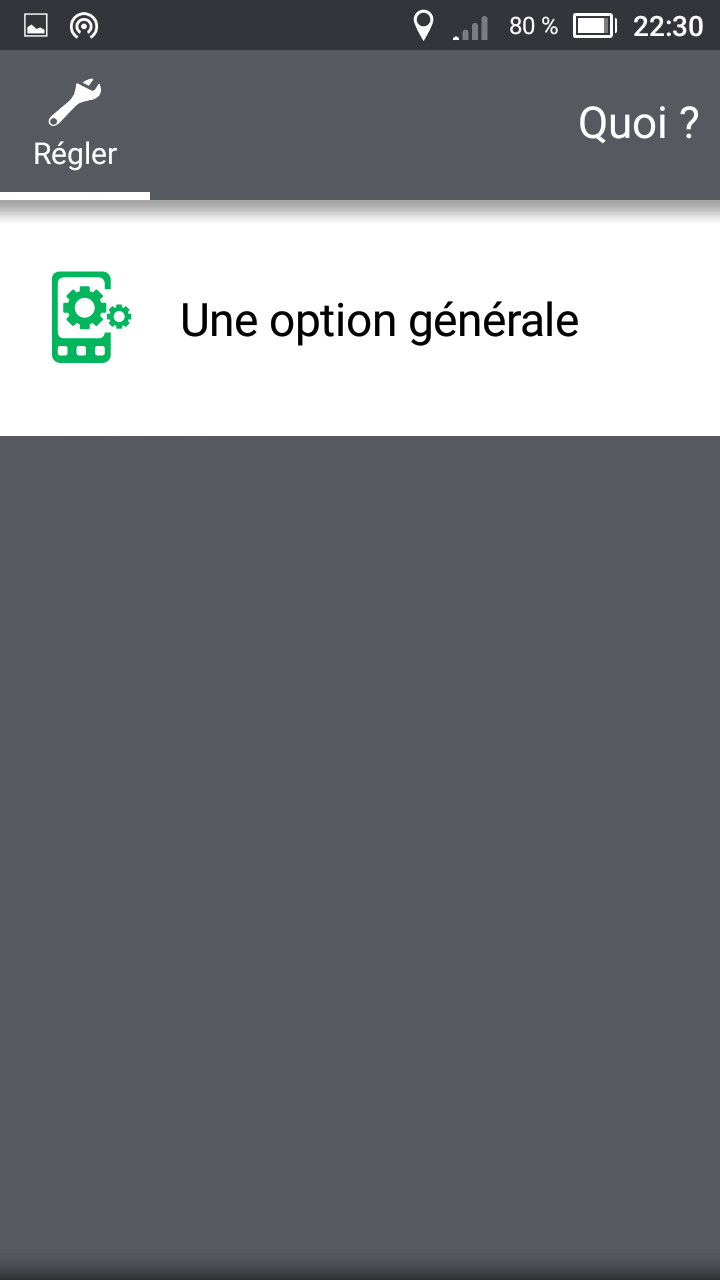

    • Choisissez "Une option générale",


Up

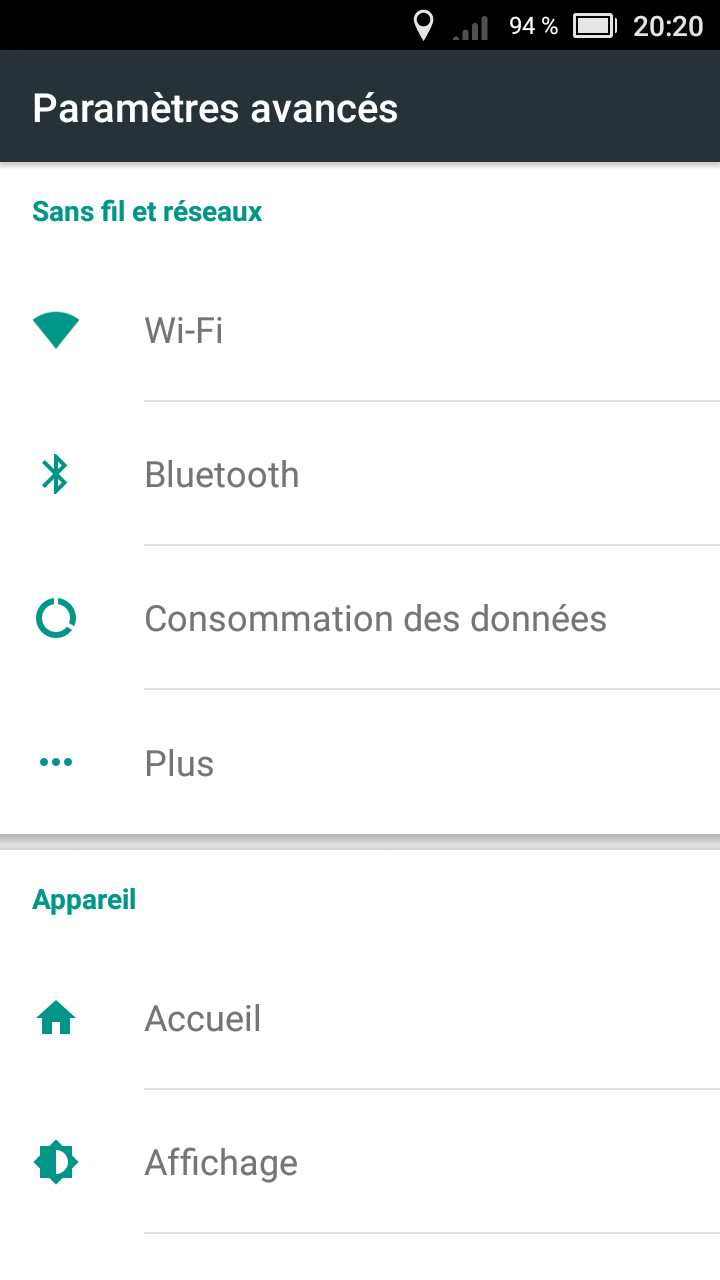

  • Choisissez "Paramètres avancés",

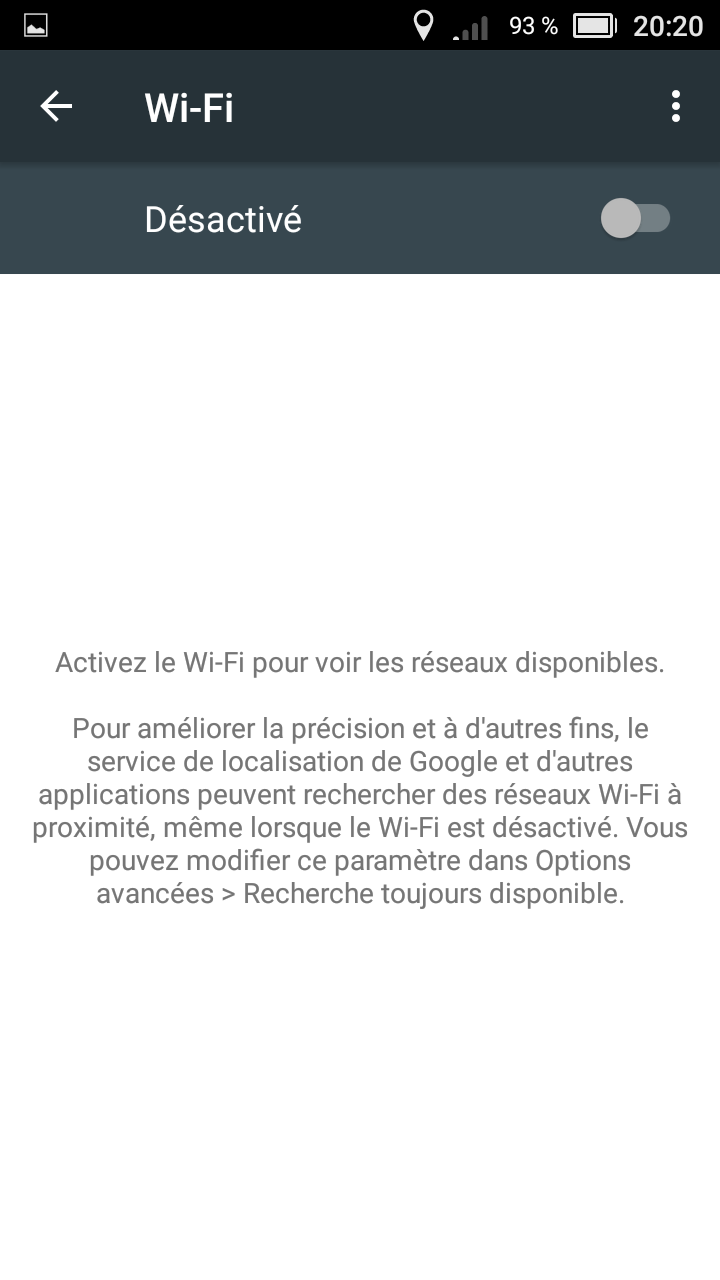

  • Choisissez "WIFI",
  • Dans ce cas, choisissez d'activer;
Up
  • Selon la façon dont vous avez réglé votre terminal :
    • Soit il se connecte automatiquement à un des réseaux dans la liste qui s'affiche;
    • Soit vous choisissez le réseau qui vous convient, par exemple, choisissez le réseau ad-hoc créé pour l'occasion par votre PC sous Windows.

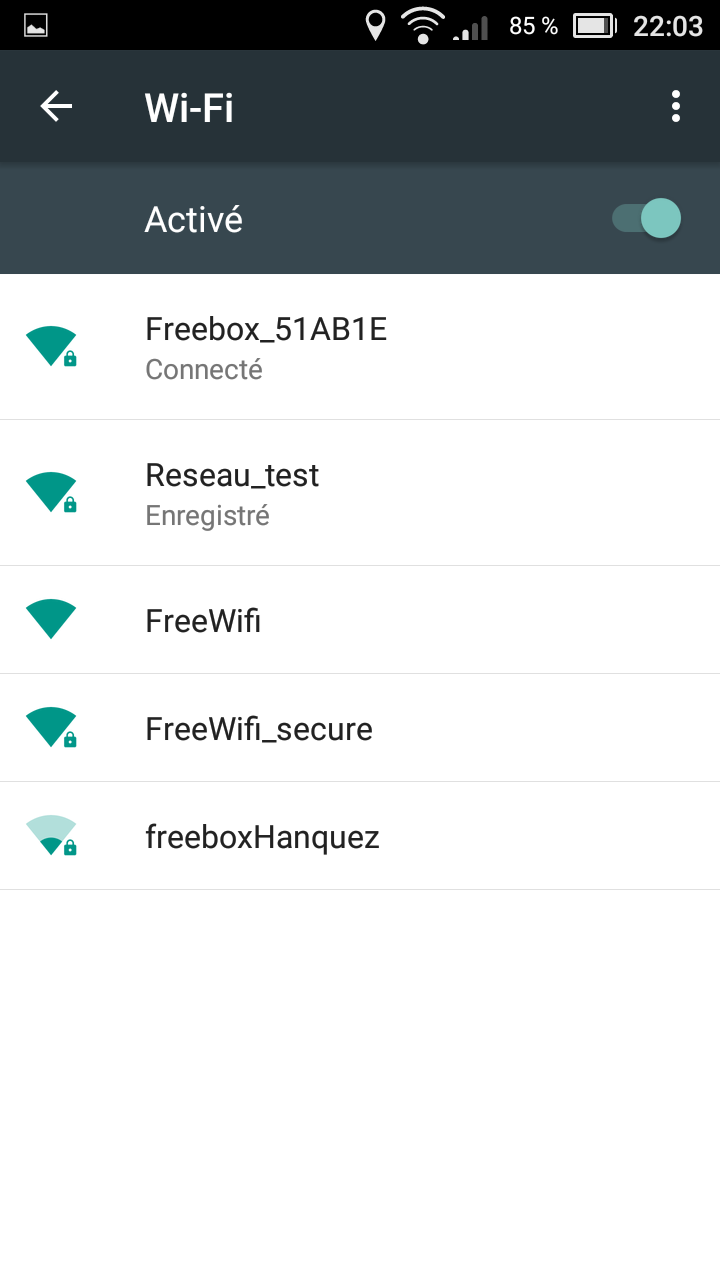

  • Si le réseau WIFI auquel est connecté votre terminal n'est pas celui que vous souhaitez :

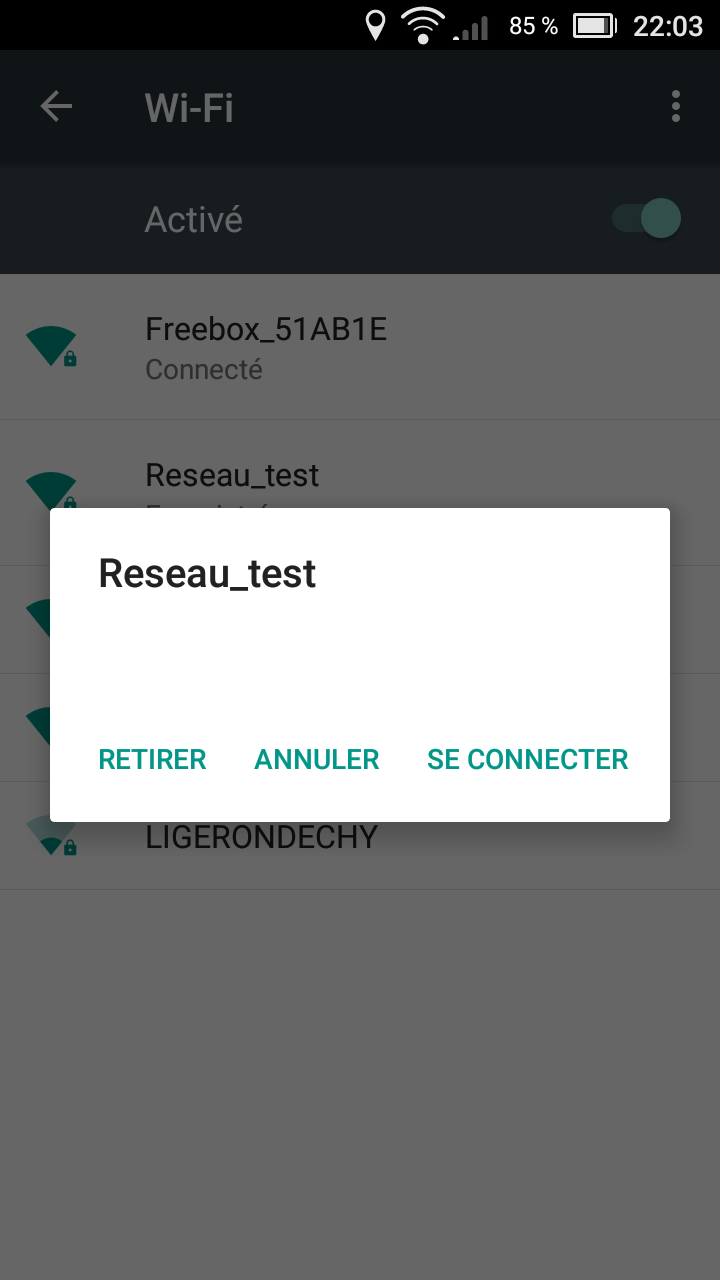

    • Cliquez sur le nom du réseau auquel vous voulez vous connecter;
    • Cliquez sur "Se connecter".
Up

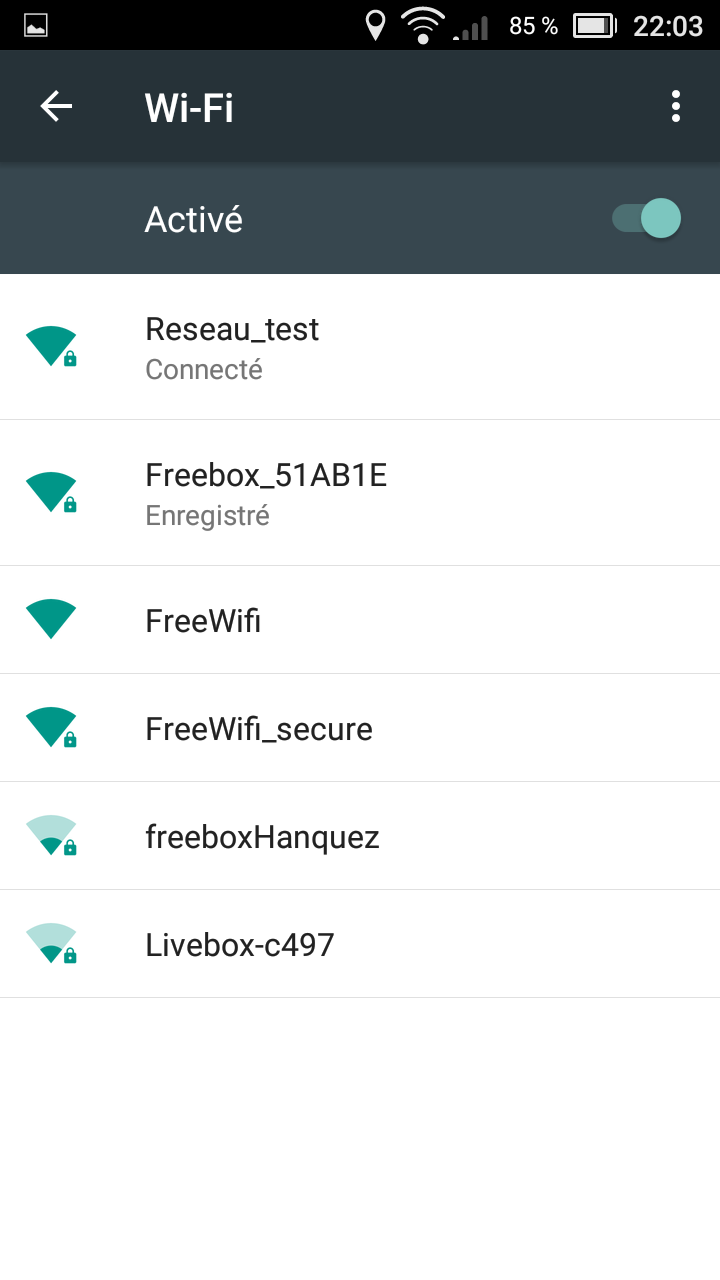

  • Une fois le réseau connecté, cliquez sur son nom.

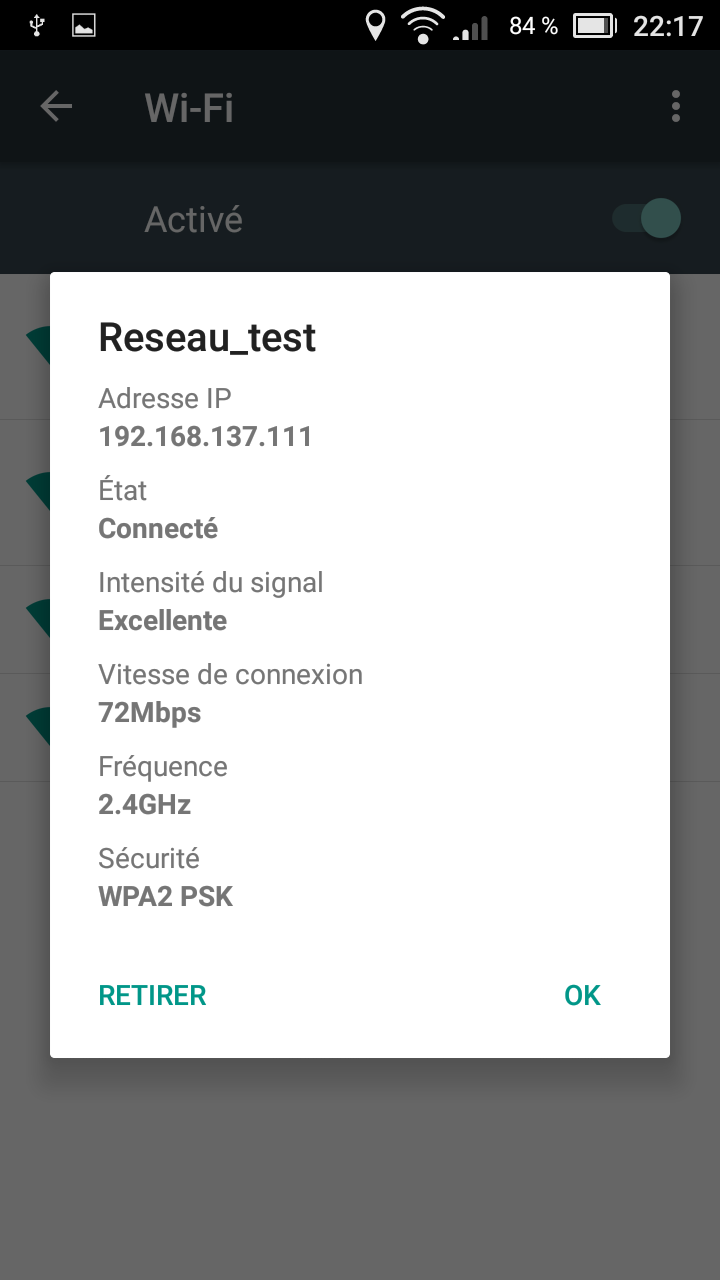

  • Dans la fenêtre qui s'affiche, vous trouverez l'adresse IP de votre terminal Androïd dans ce réseau.

  • Nota bene :
    • Il se peut que cette adresse IP change à chaque fois que vous créerez un réseau dans un des autres terminaux.
    • Il faudra régler votre autre terminal pour que l'adresse IP ne change jamais.

Up
Activer le "Partage de connexion" (encore appelé "Point d'accès WIFI mobile") :
  • Il y a plusieurs façons de faire. En voici une :
    • Rendez vous dans les "Paramètres" de votre terminal,
    • Choisissez "Régler",
    • Choisissez "Une option générale",
    • Choisissez "Paramètres avancés",
    • Choisissez "plus",
    • Rechercher et cliquez sur "Partage de connexion"
Up
  • Recherchez et activez "Point d'accès WI-FI mobile"
    • Si la WIFI était activée, elle se dés-active automatiquement.


  • Si vous activez le "Point d'accès" pour la première fois, recherchez et cliquez sur "Configurer le point d'accès Wi-FI"
  • Dans ce cas, choisissez, pour ce réseau :
    • un nom,
    • une clé de sécurité.
Up
Mettre en place un réseau et utiliser au mieux les instances d'OpenCPN ou de OA :
  • Vous êtes libre de décider quel terminal sera utilisé pour créer le réseau WIFI.
  • L'objectif n'est pas d'avoir accès au reste du monde par internet.
  • Le terminal choisi sera surtout celui sur lequel la création du réseau sera la plus pratique.
  • Tous les terminaux présents sur le bateau devront pouvoir communiquer entre eux.
  • Une instance d'OpenCPN sera installée sur chaque terminal.
  • Ces instances d'OpenCPN :
    • assureront la gestion des données échangées entre les terminaux;
    • traiteront les données indépendamment les unes des autres pour agir sur les affichages.
Up
