E_11_C Les menus contextuels, Menu des routes
Validité :  1.0.13
Les différents menus :
Menu général du fond de carte
Menu des marques
Menu des routes
Menu des traces
  • Dans cette page, des copies d'écran sont celles du tutoriel d'OpenCPN pour PC. Elles sont néanmoins raisonablement adaptées.
  • Cliquez droit sur un segment d'une route,
    • Plusieurs commandes apparaissent.
      • Si la route est activée, une commande complémentaire apparait concernant le waypoint actif de la route.



Up
  • Cliquez droit sur un point de route d'une route,
    • Bien que le titre soit le même que pour les marques, les commandes diffèrent.
    • Plusieurs commandes apparaissent.
      • Si la route est activée, la commande "Activer" apparait sauf si ce WP est lui même déjà activé. Auquel cas, c'est la commande "Activer le waypoint suivant" qui apparait (sauf si c'est le dernier waypoint de la route)
      • Voir copie d'écran juste ci dessous.
Up
Pour le menu de gauche, la route n'est pas activée, pour les deux menus de droite, elle est activée.

                                                                Le waypoint du menu central, n'est pas activé. Celui de droite est activé.
"Route : Terminer"
  • Cette commande, disponible durant la phase de création d'une route, permet de terminer la création de la route.
Up
"Activer"   ou   "Désactiver"

Ces commandes :
  • sont disponibles si un segment d'une route est pointé par la souris,
  • changent le statut de la route.
Route non activée
Route activée


Up
"Insérer un waypoint"
  • Il faut mettre le curseur de la souris sur un point d'un segment de la route,
  • Le waypoint est ajouté à l'endroit où le pointeur de la souris a été placé.
Avant

Après



Up
"Prolonger"
  • Cette commande n'apparait que si une route est présente et est déjà terminée.
  • Il faut mettre le curseur de la souris sur un segment ou un waypoint de la route,
  • Le crayon réapparait et on agit alors comme pour la création de la route.

Up
"Copier au format KML ..."
  • La route sera copiée dans le presse papier :
    • Deux formats KML sont disponibles :

    • Après avoir choisi le format, le contenu du presse papier sera utilisable, pour créer un fichier KML, en le collant dans un fichier, à l'aide d'un éditeur de texte comme Notepad.
    • Et une commande "Route : Coller" sera disponible dans les menus contextuels des fonds de cartes. Voir ci dessus.

"Supprimer ..."
  • La route est supprimée, même si elle est active.

"Inverser ..."
Avant usage
Après usage


Up
"Propriétés ..."


  • Cette commande ouvre la fenêtre des propriétés de la route.
  • Il est alors possible de modifier :
    • Le nom de la route,
      • Concernant le nom, lire Ici,
    • Le nom du point de départ,
    • Le nom du point d'arrivée,
    • La façon de dater,
    • La vitesse escomptée.
  • On peut aussi procéder à des réglages spécifiques à cette route :
    • La couleur du trait,
    • Le style du trait,
    • La largeur du trait.
Up
"Activer(Waypoint)
  • Il faut avoir une route active,
  • Le waypoint désigné par la souris deviendra le point actif de la route.

Avant usage
Après usage

Up
"Activer le waypoint suivant"
  • Il faut une route active,
  • Il faut pointer n'importe quel point de route de la route avec la souris.
Avant usage
Après usage

Up
"Déconnecter de la route" (Waypoint)
  • Il faut une route active ou non,
  • Il faut, au préalable, pointer un waypoint de la route avec la souris avant de faire le clic droit.
Avant usage
Après usage

Up
"Effacer"(Waypoint)
  • il faut une route active ou non,
  • Il faut, au préalable, pointer un waypoint de la route, avant de faire le clic droit,
  • Celui ci est supprimé sans renumérotation des autres waypoint.
Avant usage
Après usage

Up

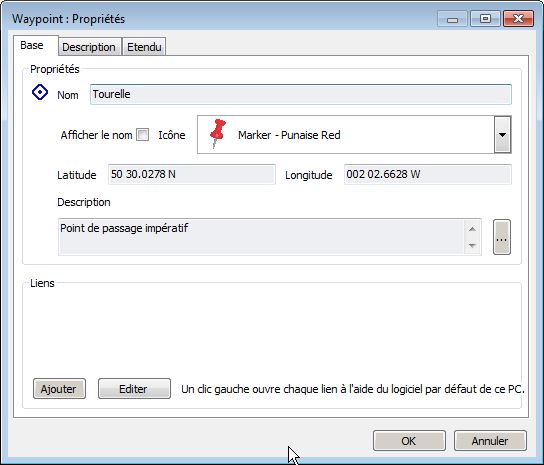

 "Propriétés ..." (Waypoint)
  • Cette commande ouvre la fenêtre de propriétés de la marque ou du waypoint.
  • Il est alors possible
    • de renommer,
    • de modifier la description,
    • de changer l'icône,
    • de modifier la position.
    • de mettre des POI (Point of interest  ou "Point d'intérêt" ) sous forme de:
      • liens web vers l'extérieur,
      • liens vers des fichiers internes au PC de diverses sortes :
        • Texte (.txt, doc, pdf)
        • Calcul (xls)
        • Présentation
        • Image (jpg)
        • Etc ...
  • Nota bene : Lire cette page concernant les noms :  Ici

Up

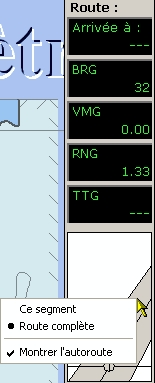

  • L'outil, qui affiche des informations lorsque qu'une route est activée, dispose de son propre menu contextuel.
  • Il suffit de cliquer droit dans cet outil.
  • Deux commandes antagonistes permettent d'afficher :
    • soit les informations relatives au segment suivi,
    • soit les informations relatives à la route complète.
  • Une autre commande permet de "Cacher l'autoroute" ou "Montrer l'autoroute".
Up
Et quoi encore ?
  • Nota bene : Voyez aussi cette page concernant les routes :  E_22

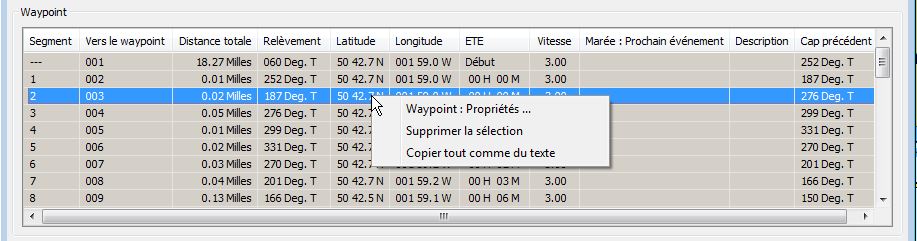

Un petit menu contextuel, bien caché,  dans la fenêtre de propriété des routes, avec 3 commandes :
Up

Up
"Waypoint : propriétés ..."
  • Cette commande donne accès directement à la fenêtre de propriétés du waypoint de la ligne sélectionnée.

"Supprimer la sélection"
  • Cette commande, dans ce contexte, ne supprime pas le waypoint. Elle le déconnecte de la route.
  • Exemple :
    • La route passait par le waypoint du bas.
    • Il a été déconnecté sans être supprimé.
    • Ce waypoint est devenu une marque.
Up
"Copier tout comme du texte"
  • Toutes les données de la trace sont placées dans le presse papier, sous forme texte semblable à un tableau.
    • Ce n'est ni un format GPX, ni un format KML.
    • Une description de ce qui peut être fait avec cette commande est située dans le chapitre 8, dossiers techniques de ce tutoriel, page :  DT_29_Route_Trace_et_fichier_txt
